द कैट हाउस
मुद्रित कंक्रीट में एक प्रतीकात्मक मंडप
रंगीन घन से खेलती बिल्ली के आकार का एक गैर-आवासीय मंडप — निर्माण 3D प्रिंटिंग से निर्मित सबसे मूर्तिक रूप में जटिल भवनों में से एक।
वास्तुकला: सनाथ अबेयसेकरा। निर्माण 3D प्रिंटिंग, डिजिटल फैब्रिकेशन और साइट असेंबली: 3D4Art। यह परियोजना दिखाती है कि एडिटिव कंक्रीट मूर्ति, आवरण और रोज़मर्रा के कार्य को कैसे जोड़ सकती है।
वास्तुकला: सनाथ अबेयसेकरा · निर्माण 3D प्रिंटिंग: 3D4Art
- 23 m²उपयोग योग्य फ़्लोर एरिया
- 150प्रिंटेड ब्लॉक
- 5.4 mमंडप ऊँचाई
अवधारणा
मूर्ति जो भवन बन गई
मंडप की कल्पना रंगीन घन से खेलती बिल्ली के रूप में की गई — एक डिज़ाइन जो प्रतीकात्मक कला को कार्यात्मक वास्तुकला से जोड़ता है। लक्ष्य था दिखाना कि निर्माण 3D प्रिंटिंग ऐसे रूप दे सकती है जिन्हें पारंपरिक तरीकों से लगभग असंभव है।
कमीशन के समय, इस पैमाने पर समान रूप से जटिल प्रतीकात्मक खोल अभी प्रिंट नहीं किए गए थे। परियोजना मूर्तिक एडिटिव वास्तुकला के लिए संदर्भ बन गई।
मुख्य परियोजना तथ्य
- 01मूर्तिक रूप
- प्रतीकात्मक ज्यामिति जो पारंपरिक फॉर्मवर्क से अव्यवहार्य या अत्यधिक महँगी होगी।
- 02150 प्रिंटेड ब्लॉक
- डिजिटल मॉडल को वर्कशॉप प्रिंटिंग और साइट लिफ्टिंग के लिए उपयुक्त परिवहनीय खंडों में विभाजित किया गया।
- 03वर्कशॉप उत्पादन
- सभी ब्लॉक असेंबली साइट पर पहुँचाने से पहले नियंत्रित इनडोर वातावरण में प्रिंट किए गए।
- 04साइट असेंबली
- मॉड्यूल तैयार फाउंडेशन पर रखे गए और एक सुसंगत मंडप में जोड़े गए।
- 05बाहरी कला फिनिश
- असेंबली और एनक्लोज़र पूर्ण होने के बाद बिल्ली के आकार पर हाथ से पेंटिंग की गई।
- 06ग्रीष्मकालीन रसोई
- 5.4 m ऊँचे गैर-आवासीय मंडप में 23 m² उपयोग योग्य आंतरिक क्षेत्र।
वास्तुकला
प्रतीकात्मक मासिंग और सजावटी सतहें

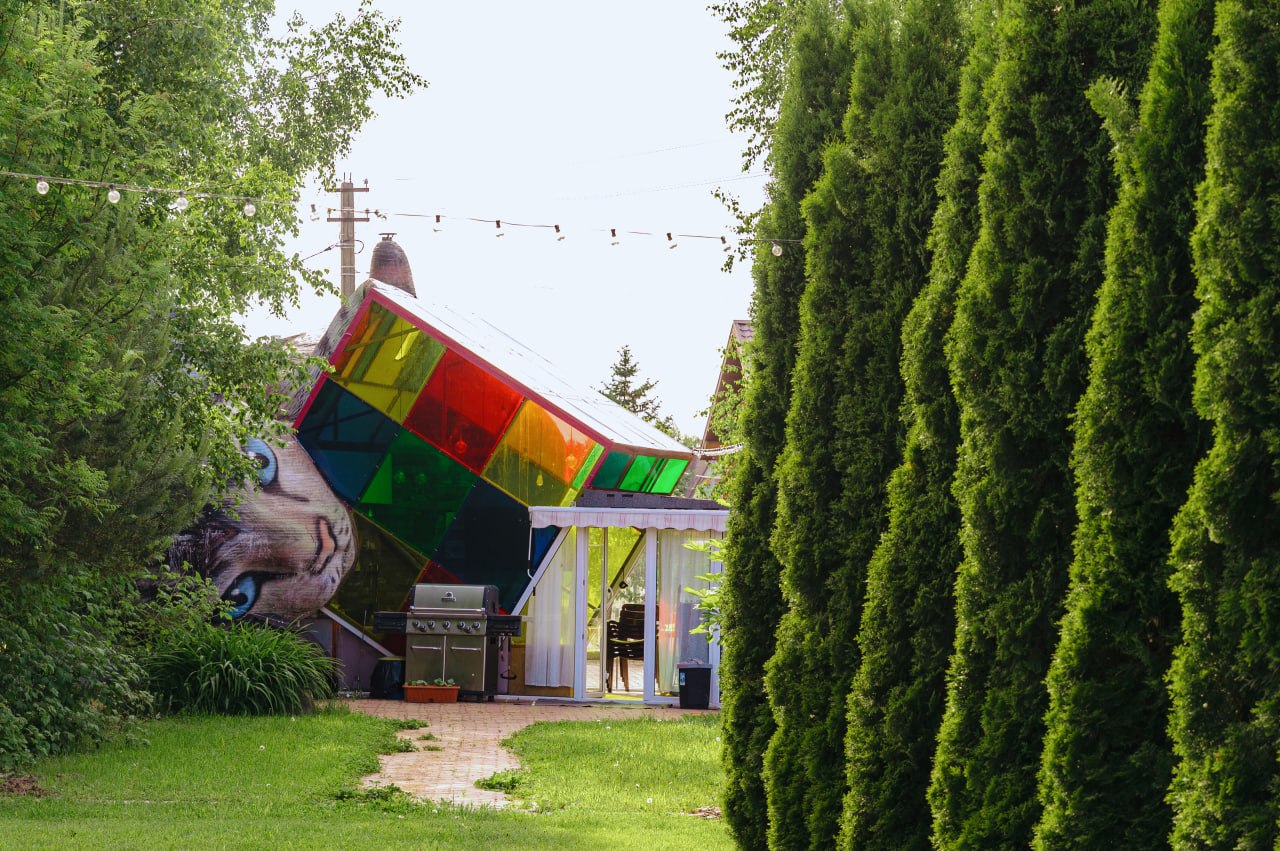

डिज़ाइन एक पठनीय बिल्ली सिल्हूट को ज्यामितीय घन आयतन के साथ जोड़ता है। मुद्रित कंक्रीट संरचना, वक्रता और छिद्र लय ले जाती है; घन में पॉलीकार्बोनेट ग्लेज़िंग के साथ वेल्डेड धातु फ्रेम है।
असेंबली के बाद, बिल्ली के आकार पर हाथ से पेंटिंग की गई बाहरी उपचार ने मुद्रित खोल को जीवंत सार्वजनिक कलाकृति में बदल दिया।

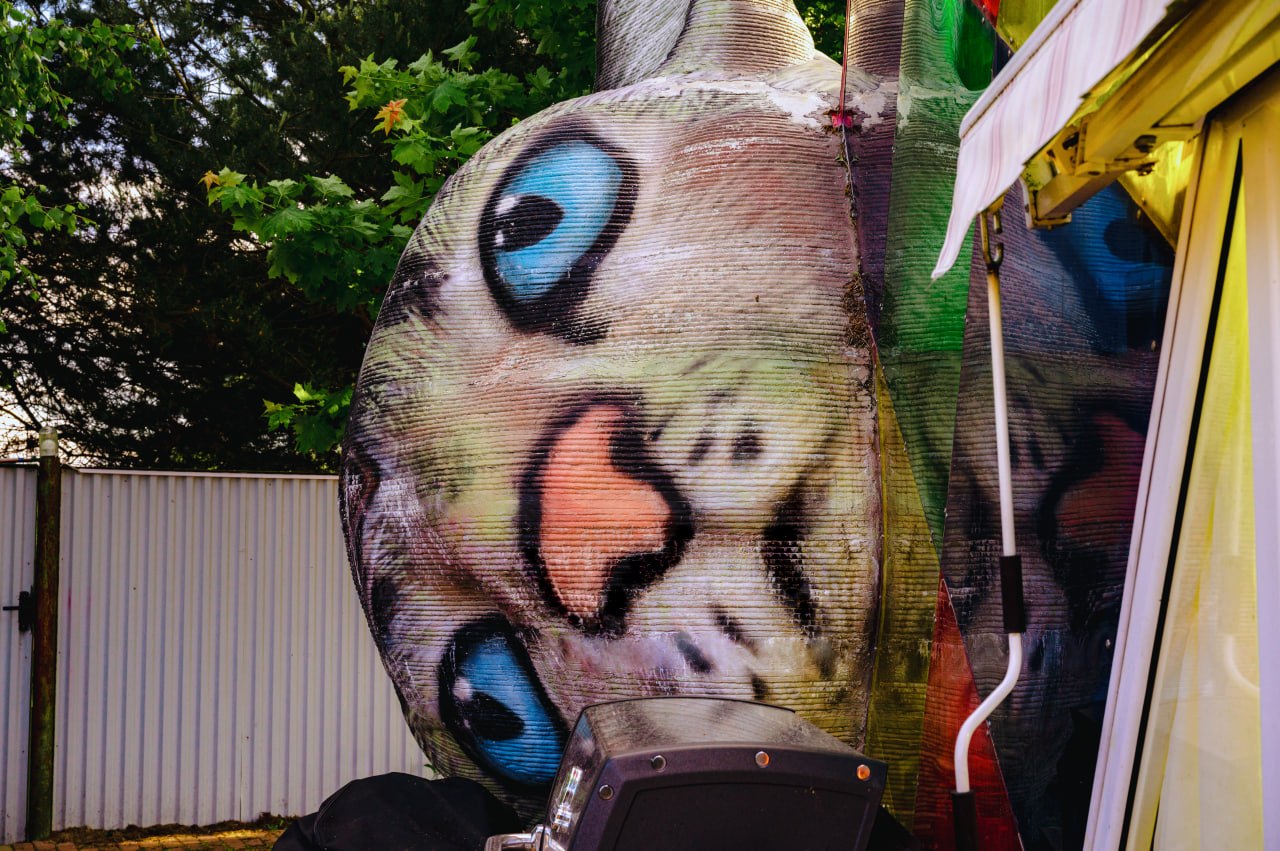

पेंटेड बिल्ली का सिर
3D प्रिंटिंग

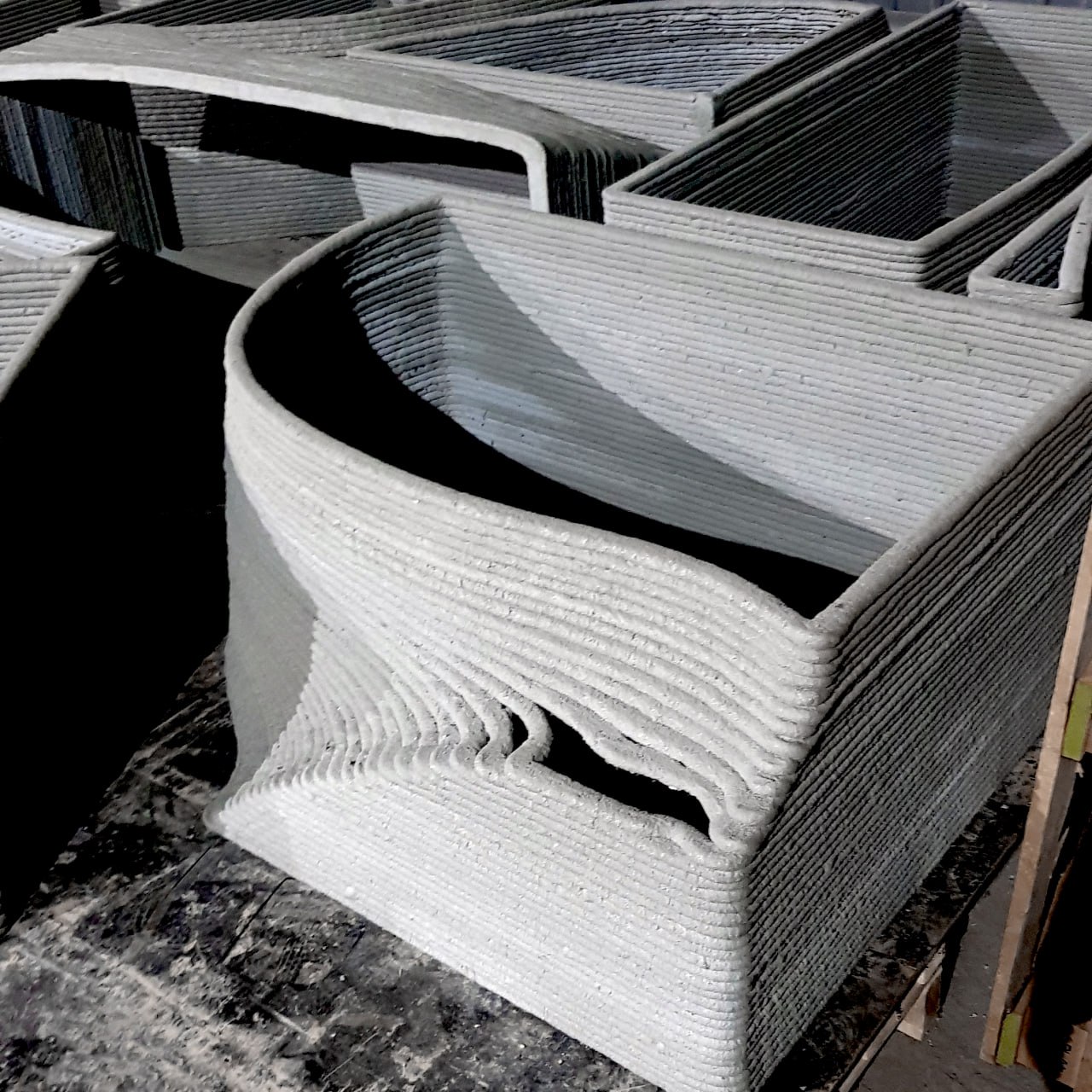

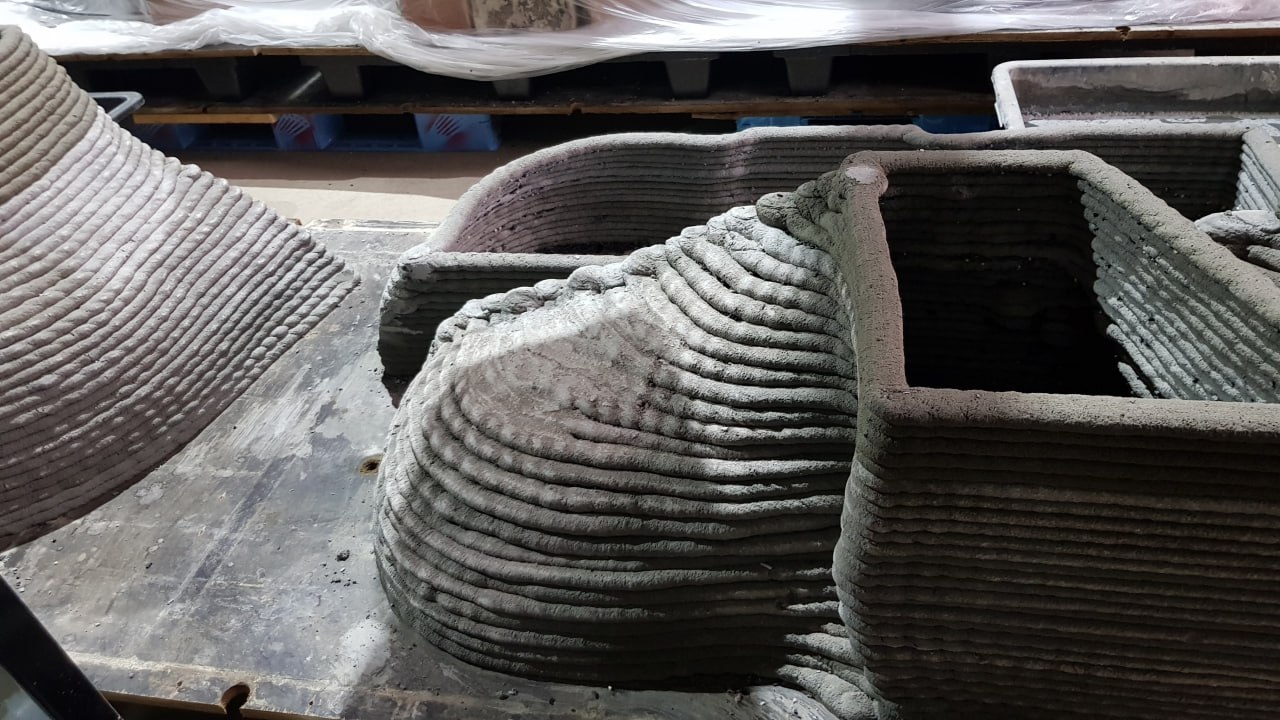

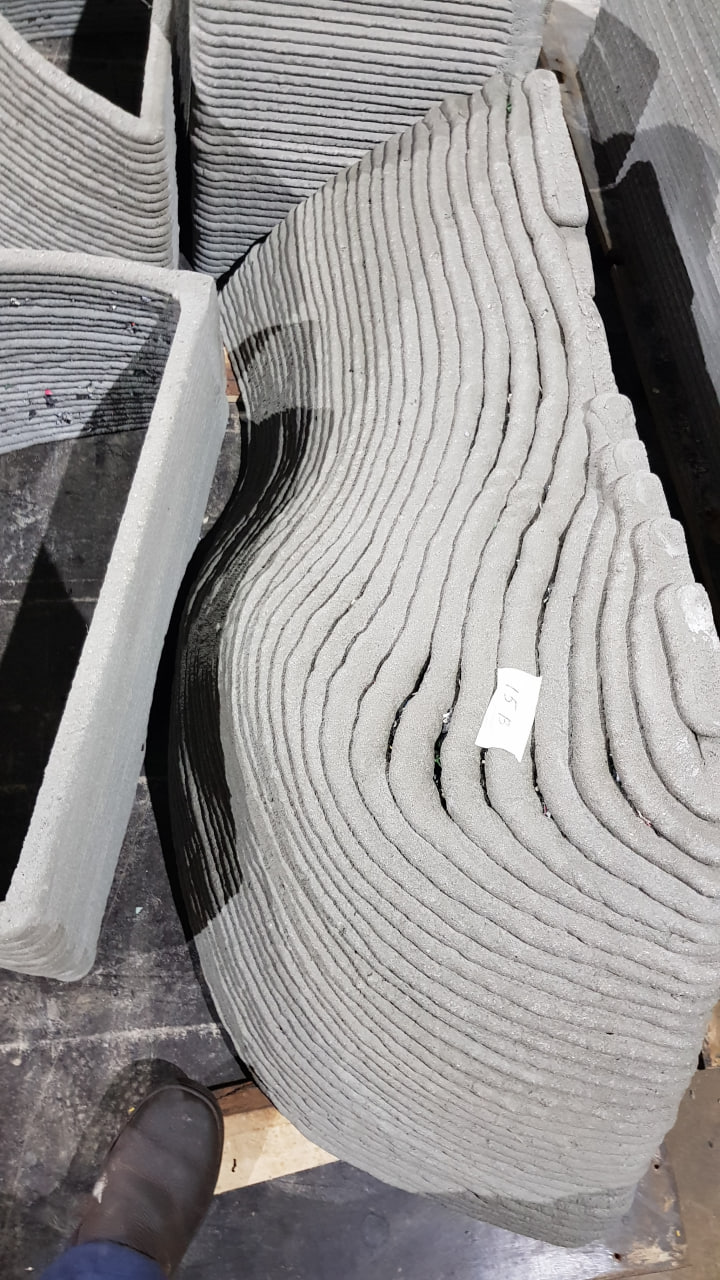

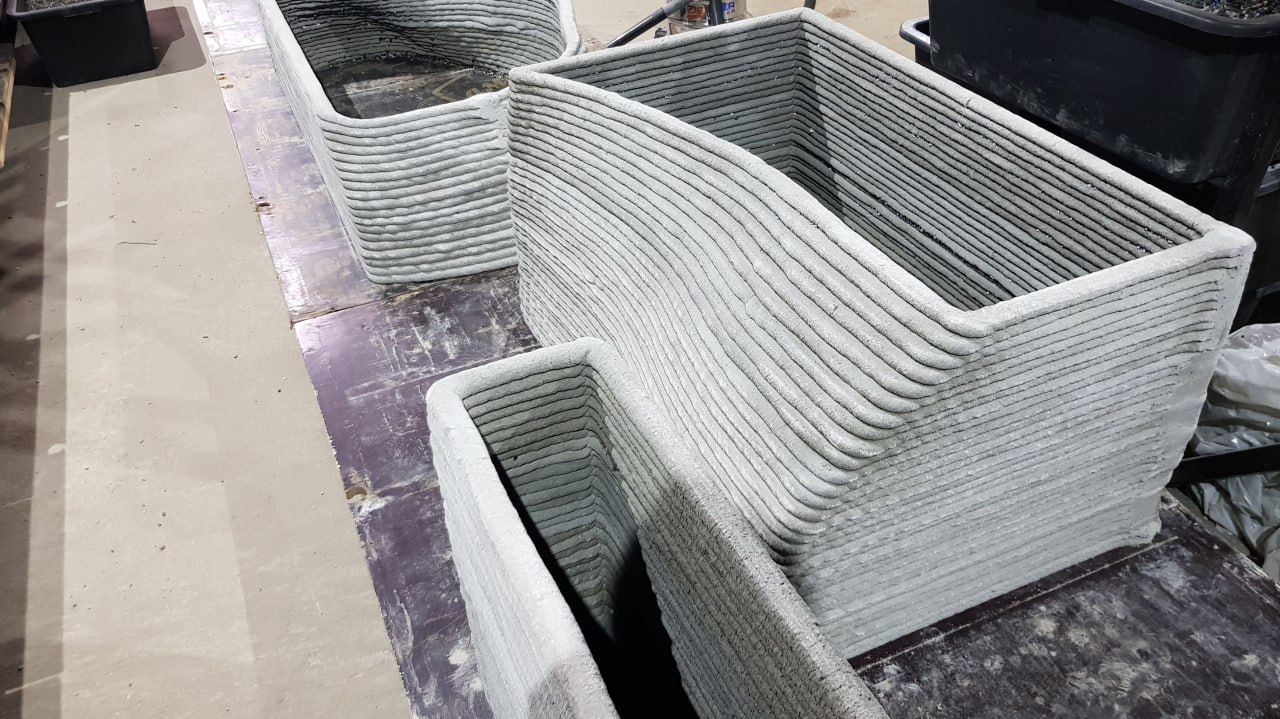

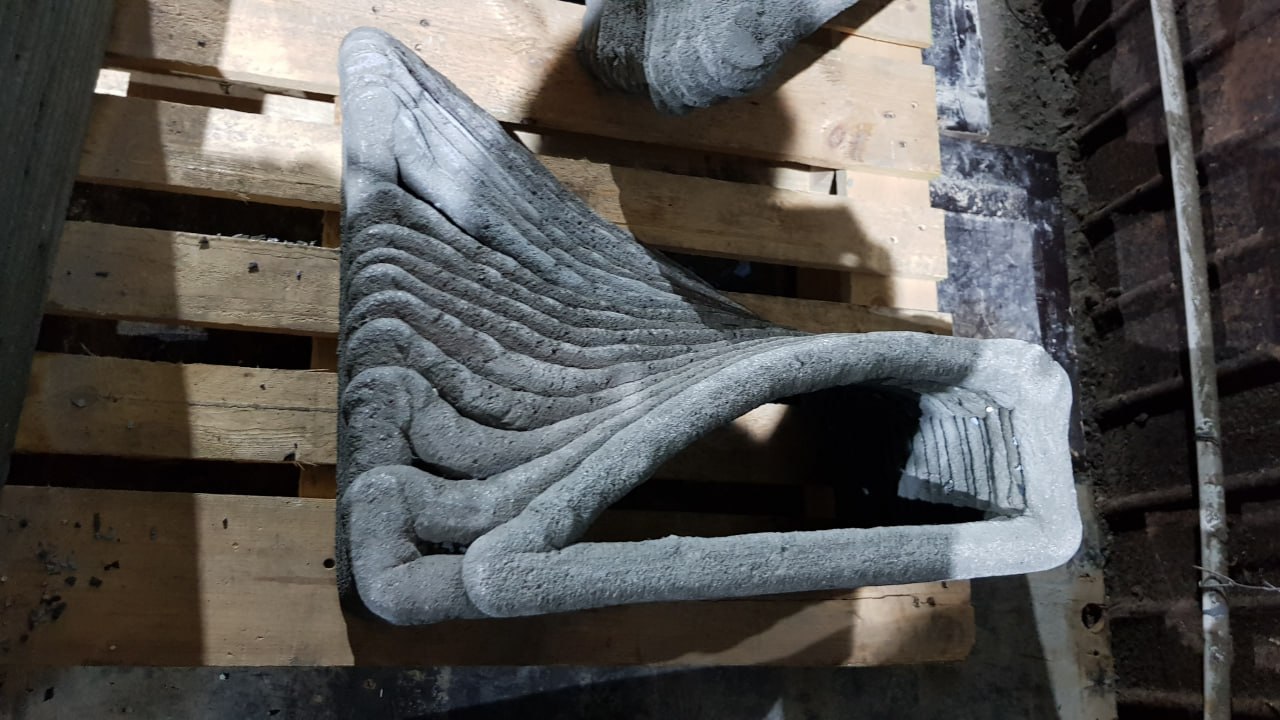

150 ब्लॉकों का वर्कशॉप उत्पादन
प्रिंटिंग वर्कशॉप परिस्थितियों में हुई। डिजिटल मॉडल को प्रिंटर पहुँच, ब्लॉक वजन और परिवहन बाधाओं के अनुसार विभाजित किया गया। उत्पादन शुरू होने से पहले प्रत्येक खंड के लिए मशीन कोड तैयार किया गया।
निर्माण के बाद, ब्लॉक असेंबली साइट पर पहुँचाए गए, फाउंडेशन पर रखे गए और अगले निर्माण सीज़न के दौरान अंदर-बाहर पूरे किए गए।

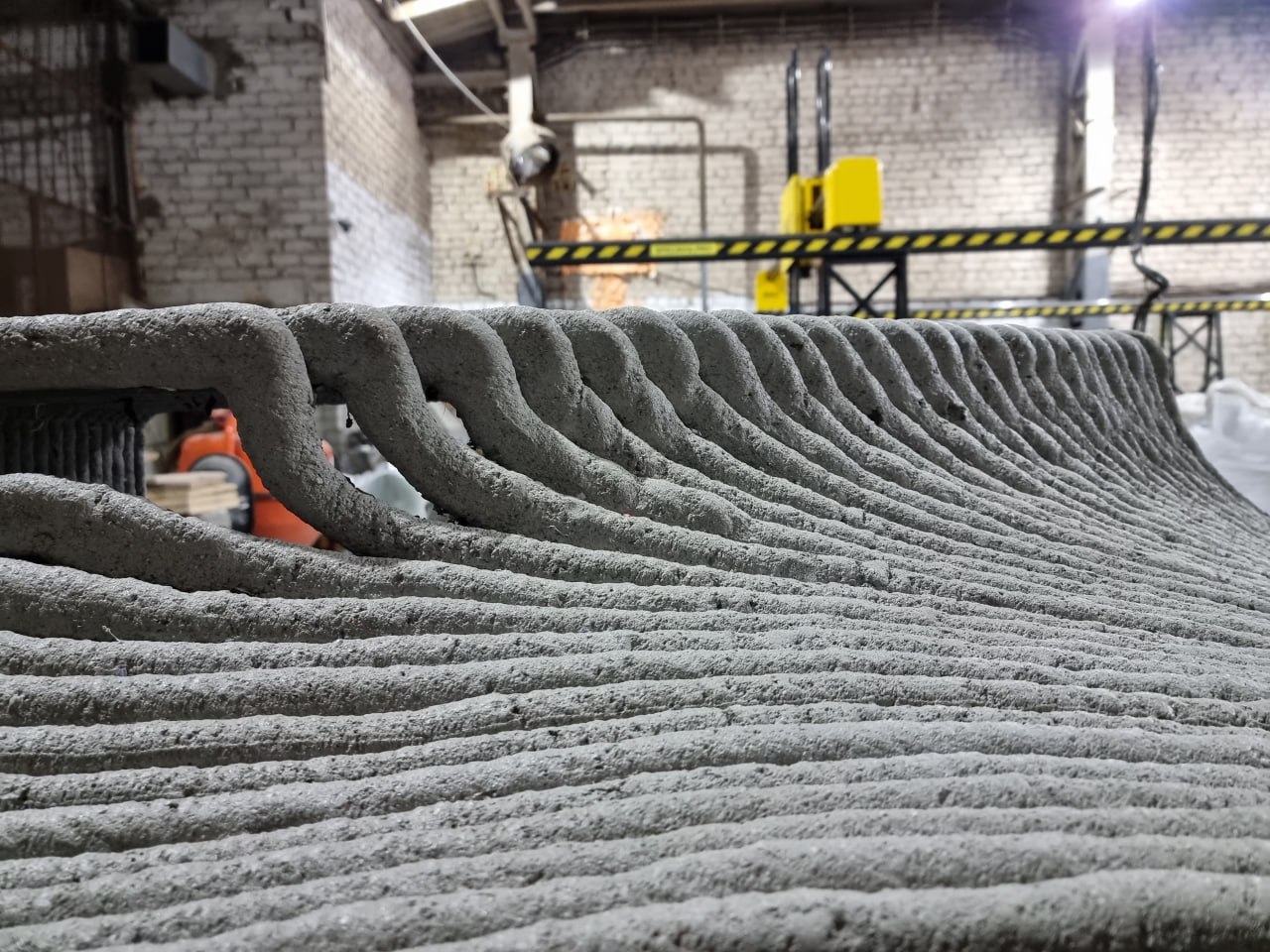

सक्रिय एक्सट्रूज़न
संरचना
मुद्रित खोल, भराव और ग्लेज़्ड घन
बिल्ली का आयतन M350-ग्रेड मुद्रित कंक्रीट और फोम-कंक्रीट इन्फिल से बना है। घन तत्व में पॉलीकार्बोनेट पैनलों के साथ वेल्डेड स्टील फ्रेम है। मंडप पूर्ण उपयोगिता कनेक्शनों के साथ ग्रीष्मकालीन रसोई के रूप में काम करता है।
संरचना और फिनिश
- बिल्ली का आकार: फोम-कंक्रीट भराव के साथ M350-ग्रेड मुद्रित कंक्रीट
- घन आयतन: पॉलीकार्बोनेट ग्लेज़िंग के साथ वेल्डेड धातु फ्रेम
- कार्यक्रम: गैर-आवासीय ग्रीष्मकालीन रसोई, 23 m² उपयोग योग्य क्षेत्र
- ऊँचाई: एकीकृत उपयोगिताओं के साथ 5.4 m मंडप
- बाहरी: मुद्रित बिल्ली खोल पर हाथ से पेंटेड कलाकृति
कैट हाउस ने क्या सिद्ध किया
- 01
निर्माण 3D प्रिंटिंग मंडप पैमाने पर प्रतीकात्मक वास्तुकला दे सकती है
- 02
वर्कशॉप मॉड्यूलराइज़ेशन मूर्तिक ज्यामिति को निर्माण योग्य और परिवहनीय बनाता है
- 03
एडिटिव कंक्रीट, ग्लेज़िंग, धातु संरचना और कला फिनिश एक वितरित वस्तु में सहअस्तित्व में रह सकते हैं
- 04
जटिल रूप व्यावहारिक हो जाते हैं जब डिजिटल विभाजन और साइट असेंबली शुरू से योजना बनाई जाती है
